Popis

Obsahuje pouzdra, 10 kolíků a klíč!

Maximální výkon při minimální hmotnosti!

MC-FLY je nejlehčí trailový a enduro SPD pedál na trhu a nabízí dokonalý kontakt pedálu s botou díky velké kontaktní ploše. Toto spojení zajišťuje maximální kontrolu nad kolem.

MC-FLY je kompatibilní se systémem SPD a se svým 5° plovákem nabízí dostatečnou volnost pohybu pro aktivní styl jízdy a se svým 12° úhlem uvolnění ponechává dostatek prostoru, abyste měli situaci mezi nacvaknutím a vycvaknutím vždy pod kontrolou. Tvrdost uvolnění lze samozřejmě také nastavit a odečíst na mechanismu.

Zvláště důležitou vlastností jsou 4 volitelné kolíky, které jsou rozmístěny kolem krokového mechanismu. Pomocí těchto kolíků je možné nastavit přítlak mezi botou a pedálem. Jednoduše kolíky zasuňte a zajistěte je na výšku, dokud kontaktní tlak dokonale nesedí.

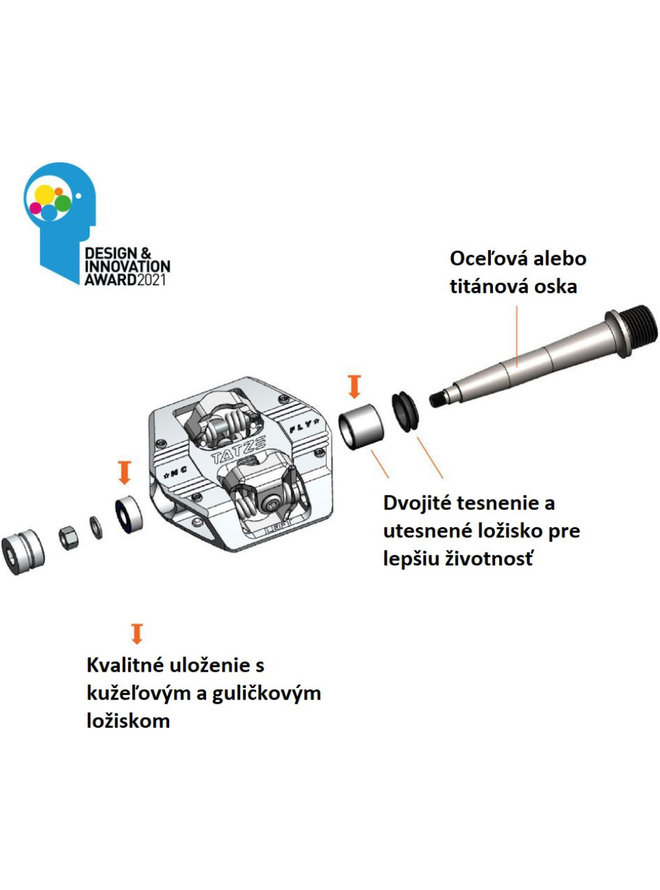

Pedál slibuje dlouhou životnost díky použití širokého kuželového ložiska na vnitřní straně a zapouzdřeného kuličkového ložiska na vnější straně, jakož i vícenásobného utěsnění proti nečistotám a vlhkosti.

Specifikace na první pohled:
Kompatibilní se systémem SPD
Nastavitelná tvrdost uvolnění 4-12 Nm
Plovák 5°
Úhel uvolnění 12°
Nastavitelný přítlak mezi botou a pedálem pomocí 4 volitelných kolíků

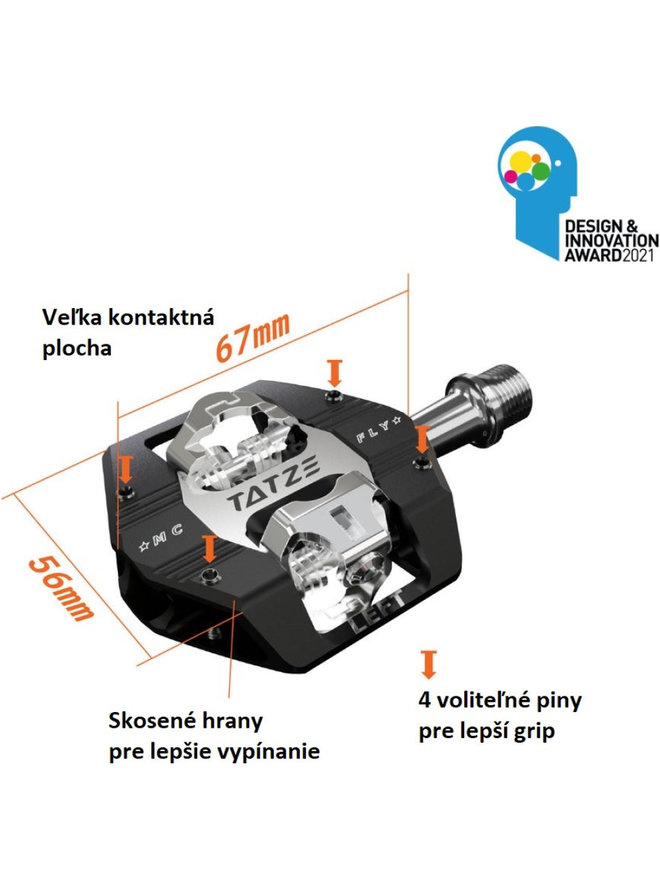

Kompaktní pedál s velkou kontaktní plochou: Š: 67 mm, D: 56 mm, V: 13-17 mm
Utěsnění: jehlová a kuličková ložiska, obě dvakrát utěsněná
Hmotnost: 354 g

Vyvinuto a testováno v Tyrolsku/Rakousku!

Návod k použití pro pedály Tatze

A) Připojení pedálů ke klice
Pravý pedál se připojuje ve směru hodinových ručiček a levý pedál proti směru hodinových ručiček.
1. Lehce namažte závity pedálů mazivem.
2. Připojte závitové oko ke klice a utáhněte pedál na 33 Nm pomocí imbusového klíče 6 mm.

B) Pro nožní pedály:
Montáž pouzder pro nášlapné pedály - pravé a levé pouzdro jsou identické.
1. Lehce namažte závity šroubů mazivem.
2. Pomocí imbusového klíče o průměru 4 mm dotáhněte pouzdra k botě.
3. Utáhněte šrouby momentem 7 Nm.

Šrouby se dotáhnou momentem 7 Nm.

Šrouby se dotáhnou momentem 7 Nm. C) Připojení bot k pedálům
Nastavení tlaku pro připojení se nachází na pedálu. K nastavení přítlaku připojení použijte imbusový klíč 3 mm.

1. Zvýšením tlaku otáčením šroubu ve směru hodinových ručiček (+) se bota lépe upevní k pedálu, ale ztíží se zapínání a vypínání boty z pedálu.
2. Snížením tlaku, otáčením šroubu proti směru hodinových ručiček (-), dosáhnete volnějšího upevnění boty k pedálu, což usnadní zapínání a vypínání boty z pedálu.
3. Zapojte botu do pedálu zatlačením boty do těla pedálu.
4. Odpojte botu otočením paty (směrem od kola). V kritické situaci lze botu odpojit i opačným směrem. Pokud jste dosud nášlapné pedály nepoužívali, nacvičte si jejich bezpečné používání. Ujistěte se, že nastavení přítlaku je na nejnižší úrovni. Postavte se/sedněte si na kolo s jednou nohou pevně na zemi, druhou nohou nacvičujte zapínání a odpojování boty k pedálu. Po nácviku na místě se vydejte na pole s menším provozem a trénujte zapínání a vypínání při pomalé jízdě, dokud si pohyb neosvojíte.
5. Pokud při jízdě ztratíte rovnováhu, bota se nemusí automaticky odpojit. Pokud takovou situaci již dokážete předvídat, odpojte botu od pedálu předem.
6. Pokud je vaše jízda velmi svižná, může se stát, že při prudkém pohybu patou nechtěně odpojíte botu od pedálu, což může způsobit pád z kola. Abyste tomu zabránili, zvyšte tlak na spojku na úroveň, která odpovídá vašim schopnostem.

DŮLEŽITÉ! Tlak by měl být na obou pedálech stejný. Nízký tlak se doporučuje pro začátečníky a pro cyklisty, kteří potřebují časté vypínání boty (například v hustém provozu). Šrouby by neměly být příliš volné ani příliš utažené. Přílišné utažení může způsobit poškození závitů a při nedostatečném utažení může šroub vypadnout.

Detaily

• EAN: 9120106700053
