Popis

Optimální účinnost při jízdě do kopce a maximální bezpečnost při sjezdu!

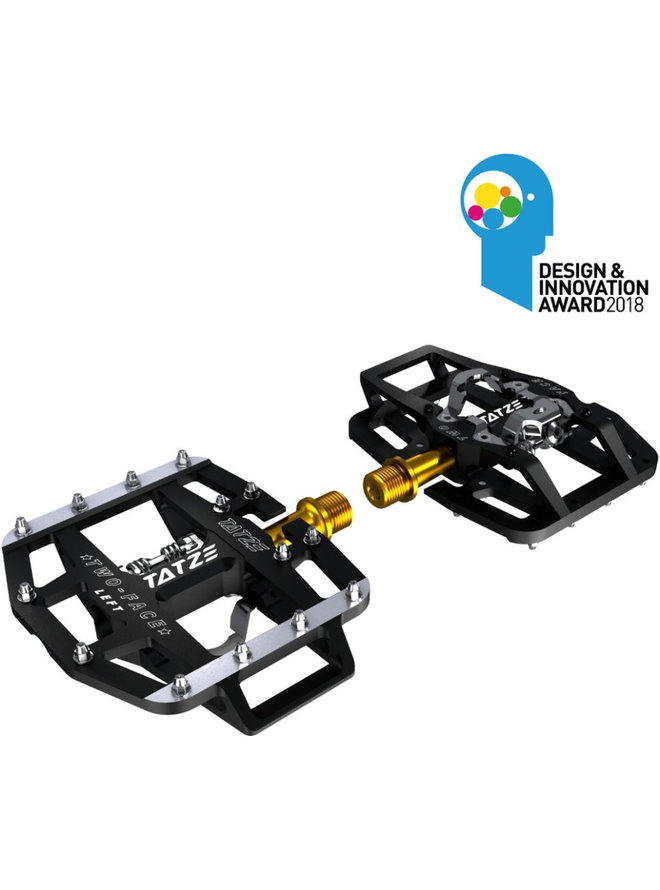

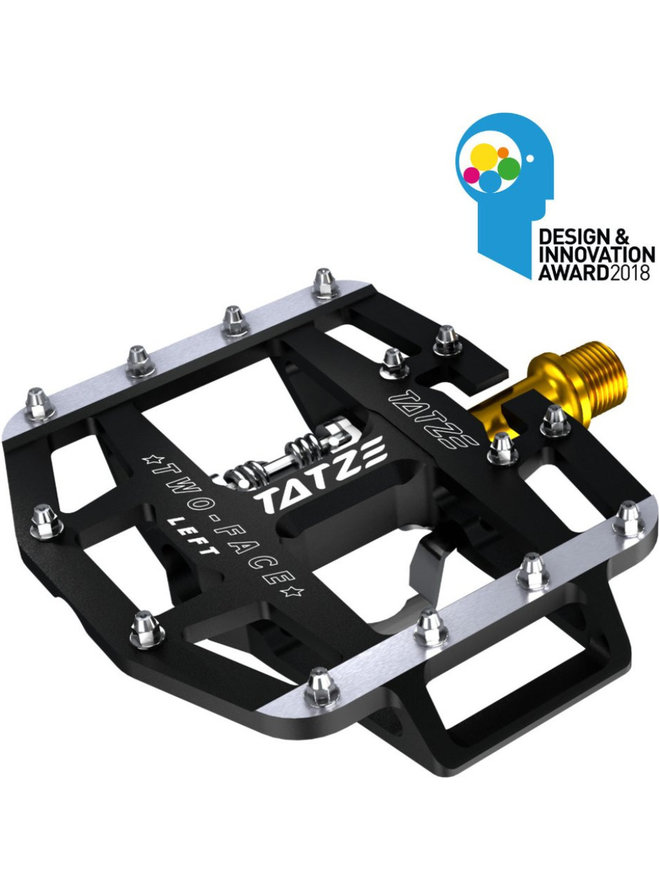

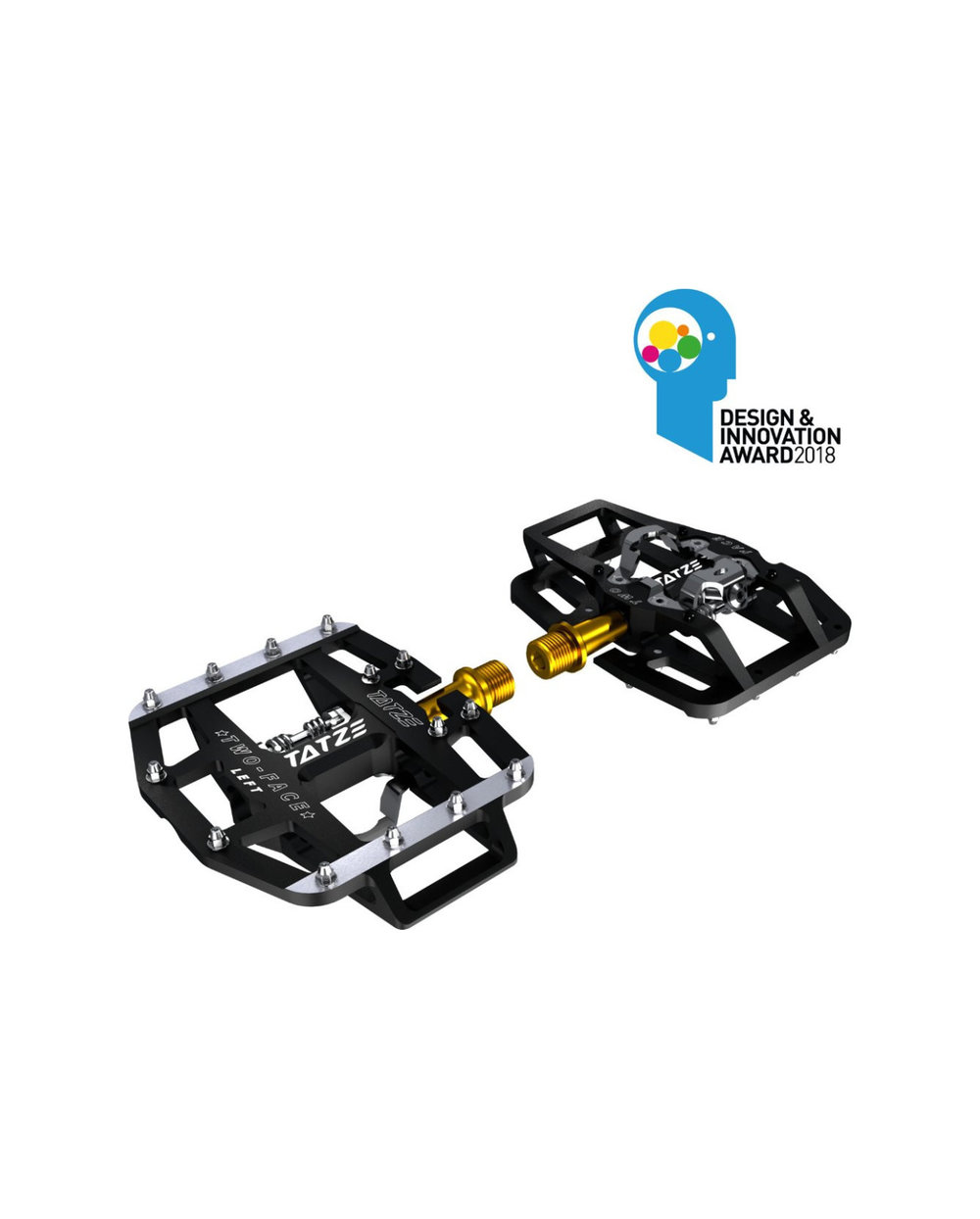

Pedál TWO-FACE s titanovou osou je extrémně výkonný platformový pedál a zároveň účinný pedál pro sjezd.
Čtrnáct kolíků s cíleným prohnutím zajišťuje ohromnou přilnavost, ale i na straně zámku vytvářejí 4 výškově nastavitelné kolíky obzvlášť bohaté spojení mezi pedálem a botou.

Pro optimalizaci efektivní plochy je plochá strana otočena o 2,5°, čímž se v klíčových bodech zvyšuje výška o 5 mm.

Definovaná volba strany je obzvláště důležitá u kombinovaného pedálu. Pedál TWO-FACE má neutrální rozložení hmotnosti, takže se při sundání nohy z pedálu automaticky neotáčí. Když nohu na pedál opět položíte, čeká vás stejná strana/funkce pedálu.

Díky výběru nejkvalitnějších materiálů a výrobních postupů je pedál TWO-FACE mimořádně lehký a odolný. S hmotností 387 g je trailový pedál v konfiguraci s titanovou osou absolutně lehký.

Specifikace v kostce:

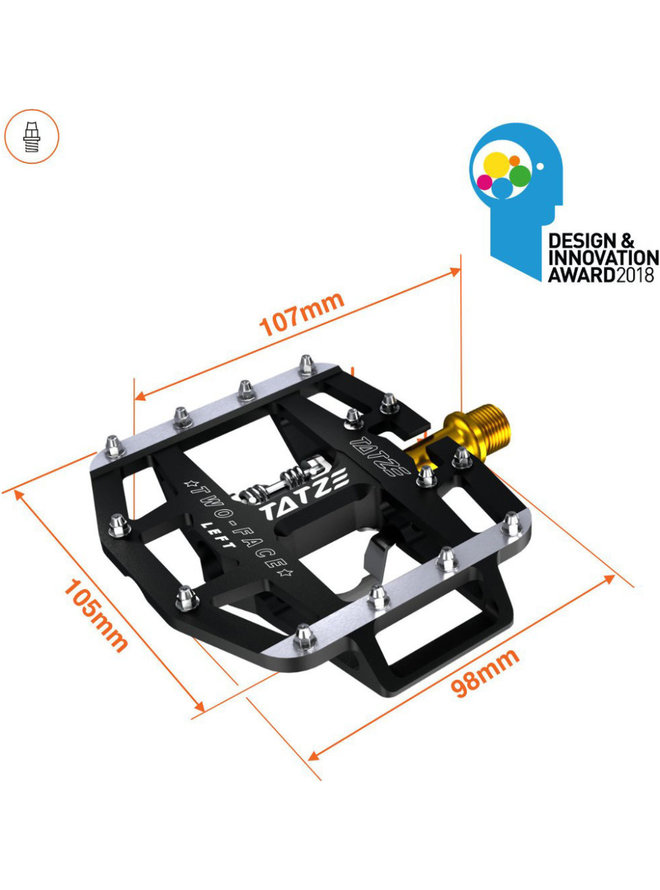

Plochá strana se 14 kolíky (Š: 100 mm D: 105 mm V: 18,5 mm)

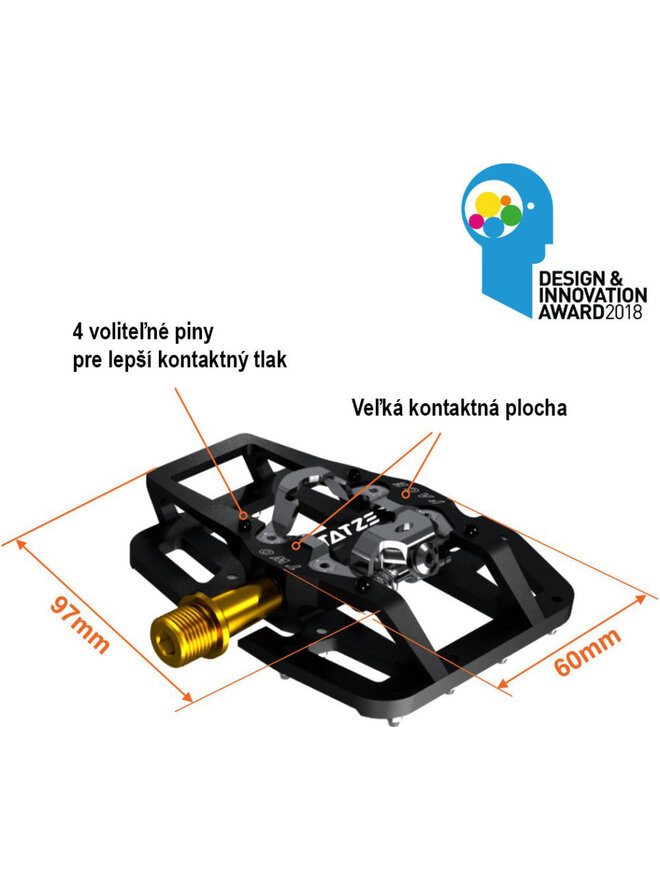

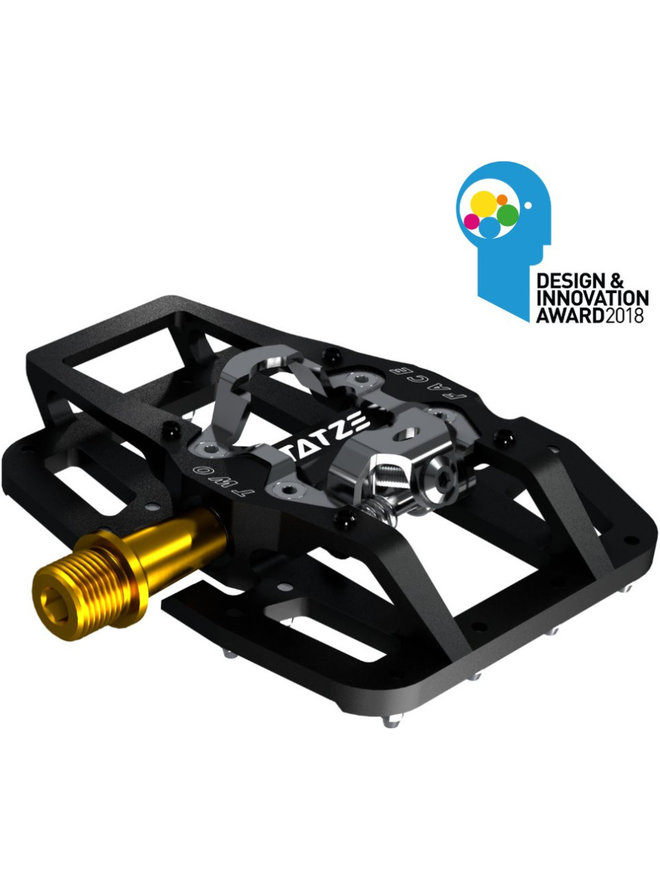

Strana se zámkem přistání se 4 kolíky (š: 60 mm d: 98 mm v: 18,5 mm)
Tělo pedálu: Alu 6061-T6
Osa: vysokopevnostní titan (možnost přepnutí na verzi s ocelovou osou)
Ložiska: kuželíková + kuličková
Těsnění: dvojitě utěsněné kuželíkové ložisko + koncovka
Kompatibilní s SPD
Hmotnost: 387 g
Doporučeno pro jezdce do 90 kg.

Vyvinuto a testováno v Tyrolsku/Rakousku!

Návod k použití pedálů Tatze

A) Připojení pedálů ke klice
Pravý pedál se připojuje ve směru hodinových ručiček a levý pedál proti směru hodinových ručiček.
1. Lehce namažte závity pedálů mazivem.
2. Připojte závitové oko ke klice a utáhněte pedál na 33 Nm pomocí imbusového klíče 6 mm.

B) Pro nožní pedály:
Montáž pouzder pro nášlapné pedály - pravé a levé pouzdro jsou identické.
1. Lehce namažte závity šroubů mazivem.
2. Pomocí imbusového klíče o průměru 4 mm dotáhněte pouzdra k botě.
3. Utáhněte šrouby momentem 7 Nm.

Šrouby se dotáhnou momentem 7 Nm.

Šrouby se dotáhnou momentem 7 Nm. C) Připojení bot k pedálům
Nastavení tlaku pro připojení se nachází na pedálu. K nastavení přítlaku připojení použijte imbusový klíč 3 mm.

1. Zvýšením tlaku otáčením šroubu ve směru hodinových ručiček (+) se bota lépe upevní k pedálu, ale ztíží se zapínání a vypínání boty z pedálu.
2. Snížením tlaku, otáčením šroubu proti směru hodinových ručiček (-), dosáhnete volnějšího upevnění boty k pedálu, což usnadní zapínání a vypínání boty z pedálu.
3. Zapojte botu do pedálu zatlačením boty do těla pedálu.
4. Odpojte botu otočením paty (směrem od kola). V kritické situaci lze botu odpojit i opačným směrem. Pokud jste dosud nášlapné pedály nepoužívali, nacvičte si jejich bezpečné používání. Ujistěte se, že nastavení přítlaku je na nejnižší úrovni. Postavte se/sedněte si na kolo s jednou nohou pevně na zemi, druhou nohou nacvičujte zapínání a odpojování boty k pedálu. Po nácviku na místě se vydejte na pole s menším provozem a trénujte zapínání a vypínání při pomalé jízdě, dokud si pohyb neosvojíte.
5. Pokud při jízdě ztratíte rovnováhu, bota se nemusí automaticky odpojit. Pokud takovou situaci již dokážete předvídat, odpojte botu od pedálu předem.
6. Pokud je vaše jízda velmi svižná, může se stát, že při prudkém pohybu patou nechtěně odpojíte botu od pedálu, což může způsobit pád z kola. Abyste tomu zabránili, zvyšte tlak na spojku na úroveň, která odpovídá vašim schopnostem.

DŮLEŽITÉ! Tlak by měl být na obou pedálech stejný. Nízký tlak se doporučuje pro začátečníky a pro cyklisty, kteří potřebují časté vypínání boty (například v hustém provozu). Šrouby by neměly být příliš volné ani příliš utažené. Přílišné utažení může způsobit poškození závitů a při nedostatečném utažení může šroub vypadnout.

Detaily

• EAN: 9120106700022
